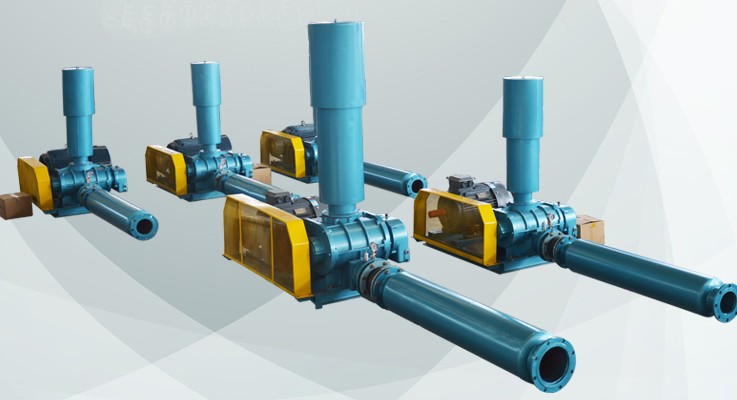

羅茨鼓風機聯軸器和皮帶裝置的調整
1.聯軸器的找正
聯軸器聯接經常出現兩軸不同心、不平行的問題,必須予以找正。
(1)檢查方法。羅茨鼓風機一般使用彈性套柱銷聯軸器，常用的檢查方法有:
①利用直尺檢查。用聯軸器將兩軸聯接之后，將直尺的一邊沿軸向緊靠在聯軸器外緣表面上。不轉動聯軸器,按上、下、左、右的次序進行檢查。
不平時進行調整,直到兩個半聯軸器的外緣平齊為止。有時，由于聯軸器制造上的誤差，雖然兩個￥聯軸器外緣表面平齊，但還是未達到聯軸器找正的要求。這種方法比較簡單,但精度不是很高。
②用千分表測量。將千分表支架固定在一個半聯軸器上。將測量架固定在另一個半聯軸器上。盤動聯軸器，使兩個半聯軸器作同步轉動,分別記下千分表處在圖中上、下、左、右四個位置上的讀數。然后比較上與下、左與右兩對稱點的數值，如果其差值不超過規定的范圍，則認為符合要求,否則必須進行調整。
(2)調整方法。聯軸器需要調整時，一般都是通過移動電機來找正。所示電機有4個支腳,如果同等改變4個支腳與機座之間墊片的厚度,則可使電機軸線上下平移;改變前面2個(或后面2個)支腳底下的墊片厚度，可以使電機軸線作上下方向的擺動。對于發生在水平面內的安裝偏差,使用油壓千斤頂或用銅錘沿水平方向敲打某支腳,可以使電機軸線在水平面內擺動:如果敲打同側的兩個支腳，則可使電機軸線在水平面內平行移動。
2.皮帶傳動裝置的調整
(1)皮帶輪找正。從輪子端面點A出發，沿著兩輪中心線的方向,將一條直尺(或者拉一根細繩)向輪子端面靠攏，若直尺能與兩個皮帶輪端面上的四點A B、C、D同時接觸，說明兩個輪子端面平齊，安裝位置正確。否則，皮帶輪位置不正,不僅會縮短皮帶的使用壽命，而且還會給機器的運轉帶來不影響,必須進行調整。調整方法為:①如果鼓風機與電機軸線平行，但兩個輪子的端面不平齊，可幕向外突出的那個輪子往里適當打進。②如果兩軸不平行，松開電機與機座間的聯接媒栓，將電機軸線調正。③如果皮皮帶松緊不適,應使電機軸線作橫向平移。
聯軸器聯接經常出現兩軸不同心、不平行的問題,必須予以找正。
(1)檢查方法。羅茨鼓風機一般使用彈性套柱銷聯軸器，常用的檢查方法有:
①利用直尺檢查。用聯軸器將兩軸聯接之后，將直尺的一邊沿軸向緊靠在聯軸器外緣表面上。不轉動聯軸器,按上、下、左、右的次序進行檢查。
不平時進行調整,直到兩個半聯軸器的外緣平齊為止。有時，由于聯軸器制造上的誤差，雖然兩個￥聯軸器外緣表面平齊，但還是未達到聯軸器找正的要求。這種方法比較簡單,但精度不是很高。
②用千分表測量。將千分表支架固定在一個半聯軸器上。將測量架固定在另一個半聯軸器上。盤動聯軸器，使兩個半聯軸器作同步轉動,分別記下千分表處在圖中上、下、左、右四個位置上的讀數。然后比較上與下、左與右兩對稱點的數值，如果其差值不超過規定的范圍，則認為符合要求,否則必須進行調整。
(2)調整方法。聯軸器需要調整時，一般都是通過移動電機來找正。所示電機有4個支腳,如果同等改變4個支腳與機座之間墊片的厚度,則可使電機軸線上下平移;改變前面2個(或后面2個)支腳底下的墊片厚度，可以使電機軸線作上下方向的擺動。對于發生在水平面內的安裝偏差,使用油壓千斤頂或用銅錘沿水平方向敲打某支腳,可以使電機軸線在水平面內擺動:如果敲打同側的兩個支腳，則可使電機軸線在水平面內平行移動。
2.皮帶傳動裝置的調整
(1)皮帶輪找正。從輪子端面點A出發，沿著兩輪中心線的方向,將一條直尺(或者拉一根細繩)向輪子端面靠攏，若直尺能與兩個皮帶輪端面上的四點A B、C、D同時接觸，說明兩個輪子端面平齊，安裝位置正確。否則，皮帶輪位置不正,不僅會縮短皮帶的使用壽命，而且還會給機器的運轉帶來不影響,必須進行調整。調整方法為:①如果鼓風機與電機軸線平行，但兩個輪子的端面不平齊，可幕向外突出的那個輪子往里適當打進。②如果兩軸不平行，松開電機與機座間的聯接媒栓，將電機軸線調正。③如果皮皮帶松緊不適,應使電機軸線作橫向平移。
(2)皮帶松緊程度應當合適，常用的檢查方法為:
①測量皮帶與兩個皮帶輪接觸點之間的距高t(mm)。
②用彈簧秤測 量垂直作用于皮帶中點的外力W。當撓度S滿足S-0.0161(緊合適。 lom)關系時，若外力必界合責9-2之規定則皮帶松
③如果測得的外力偏小或偏大,說明皮帶大松或偏緊，應于以調整。張得太緊,會縮短皮帶和軸承的壽命如果太松，又會引起打滑和振動，導致皮帶早期破損。
(3)皮帶的安裝與調整。應注意下述幾個問題:
①裝皮帶時應先縮小兩個輪子的中心距,然后裝人皮帶，不可強行撬人。
②不要在皮帶或皮帶輪上打皮帶蠟。
③即使是同一型號規格的皮帶，長度也有不同的制造誤差。因此，最好是把同樣長度或長度接近的皮帶選配成組，一一起使用。
④更換皮帶時，應同時更換所有的皮帶,不允許新、舊皮帶混合配用。否則皮帶長短不一，載荷會集中在新皮帶上。
⑤新皮帶在安裝后運行幾分鐘就有可能發生疲勞松弛，,應及時補充張緊
①測量皮帶與兩個皮帶輪接觸點之間的距高t(mm)。
②用彈簧秤測 量垂直作用于皮帶中點的外力W。當撓度S滿足S-0.0161(緊合適。 lom)關系時，若外力必界合責9-2之規定則皮帶松
③如果測得的外力偏小或偏大,說明皮帶大松或偏緊，應于以調整。張得太緊,會縮短皮帶和軸承的壽命如果太松，又會引起打滑和振動，導致皮帶早期破損。
(3)皮帶的安裝與調整。應注意下述幾個問題:
①裝皮帶時應先縮小兩個輪子的中心距,然后裝人皮帶，不可強行撬人。
②不要在皮帶或皮帶輪上打皮帶蠟。
③即使是同一型號規格的皮帶，長度也有不同的制造誤差。因此，最好是把同樣長度或長度接近的皮帶選配成組，一一起使用。
④更換皮帶時，應同時更換所有的皮帶,不允許新、舊皮帶混合配用。否則皮帶長短不一，載荷會集中在新皮帶上。
⑤新皮帶在安裝后運行幾分鐘就有可能發生疲勞松弛，,應及時補充張緊
