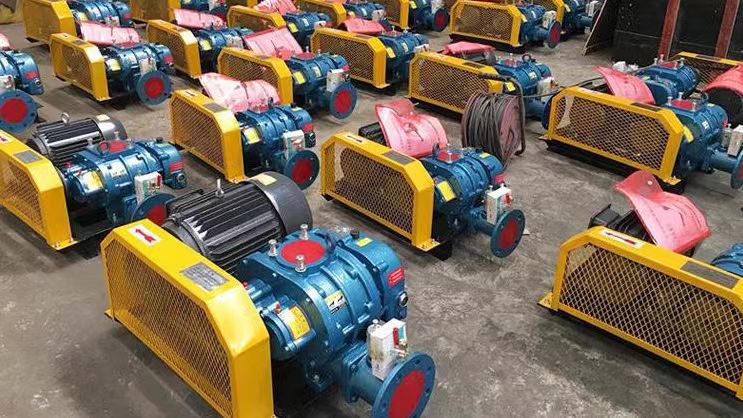

羅茨式鼓風機的構造

羅茨式鼓風機（Roots Blower）是一種**容積式風機**，其核心原理是通過一對相互嚙合的轉子在機殼內旋轉，將氣體從進氣口吸入并強制推向排氣口。其構造主要包括以下幾個關鍵部分：



---



**1. 主要結構組成**

**（1）轉子（葉輪/螺旋齒）**

- **形狀**：通常為**二葉或三葉**型（三葉更常見，噪音更低）。

- **材料**：鑄鐵、不銹鋼或特殊合金（耐腐蝕或耐高溫）。

- **特點**：

  - 兩個轉子**相同**，通過**同步齒輪**保持嚙合。

  - 轉子之間**無接觸**，留有微小間隙（0.1~0.4mm），避免磨損。



**（2）機殼（氣缸）**

- **作用**：容納轉子并形成密閉工作腔。

- **材質**：鑄鐵或焊接鋼板，內壁需精密加工以確保氣密性。

- **結構**：

  - **進氣口與排氣口**：通常位于機殼兩側，方向可定制（水平或垂直）。

  - **冷卻設計**：部分機型帶散熱鰭片或水冷夾套（高溫工況）。



**（3）同步齒輪**

- **功能**：確保兩個轉子**同步反向旋轉**，維持固定間隙。

- **材質**：合金鋼，經淬火處理以提高耐磨性。

- **安裝位置**：位于轉子軸端，與軸承箱集成。



**（4）軸承與密封**

- **軸承**：

  - 采用**滾動軸承**（如深溝球軸承）或**滑動軸承**（大功率機型）。

  - 支撐轉子軸并承受軸向/徑向載荷。

- **密封**：

  - **軸封**：防止氣體泄漏，常用**迷宮密封**、**機械密封**或**填料密封**。

  - **特殊密封**：輸送易燃、有毒氣體時需用雙端面機械密封。



**（5）驅動系統**

- **電機**：通過聯軸器或皮帶輪直接驅動主動轉子。

- **傳動方式**：

  - **直聯式**：緊湊，適用于中大型風機。

  - **皮帶傳動**：可調節轉速，適合小功率機型。



---



**2. 輔助系統（可選配置）**

- **消音器**：安裝在進/排氣口，降低氣流噪聲。

- **過濾器**：進氣口過濾灰塵，保護轉子。

- **閥**：防止超壓損壞風機（通常設定為額定壓力1.1倍）。

- **潤滑系統**：齒輪和軸承需定期加注潤滑油或潤滑脂。

- **變頻控制系統**：調節電機轉速以實現流量控制。



---



**3. 核心工作原理**

1. **吸氣階段**：轉子旋轉時，進氣口側容積增大，形成負壓吸入氣體。

2. **封閉輸送**：氣體被封閉在轉子與機殼之間的腔體內，隨轉子轉動向排氣口移動。

3. **排氣階段**：轉子嚙合使腔體容積減小，氣體被強制排出。



> **關鍵特點**：氣體輸送過程**無內壓縮**，壓力由排氣側系統阻力決定。



---



**4. 典型結構示意圖**

```

        進氣口

          ↓

   ┌───────────────┐

   │  轉子A  →← 轉子B    │ ← 同步齒輪

   └───────────────┘

          ↑

        排氣口

```



---



**5. 設計特點與優勢**

- **簡單堅固**：無閥門、活塞等易損件，故障率低。

- **無油設計**：轉子間無潤滑，輸送氣體純凈（適用于食品、醫藥行業）。

- **雙向性**：反轉轉子可切換進/排氣方向（需調整齒輪相位）。



---



**6. 常見變體與改進**

- **三葉型**：比二葉型噪音低、脈動小，成為主流。

- **密集型**：緊湊設計，集成消音器和過濾器。

- **水冷式**：高溫工況下通過水冷夾套散熱。



---



**7. 維護要點**

- **定期檢查**：轉子間隙、齒輪嚙合、軸承磨損。

- **潤滑管理**：按周期更換齒輪油和軸承脂。

- **清潔**：清理過濾器，避免粉塵進入增大磨損。



---



羅茨風機的構造設計使其在**低壓、大流量**場景中表現優異，但需注意其**噪音**和**溫升問題**。選型時應根據介質特性、壓力需求及環境條件匹配結構材質和密封方式。
